三相高精度功率分析仪
型号：
ANPM600系列
利用：
光伏逆变器、电动汽车等行业
产品概述 产品特点 产品利用 技术规格
产品概述

■  六通路同步功率分析

■  根基精度 ±0.1%

■  丈量带宽 DC，0.5Hz~100kHz

■  采样速度 200kSps

■  最大电压 通例1000V，选配1500V

■  最大电流 50A/20A（通例）/10A/5A/2A/1A，可选配传感器

■  液晶显示：全触屏履历，显示界面条款自界说，波形显示

■  数据存储：存储项目自界说，CSV体式导出

■  美满尺寸：尺度3U高度，切合系统集成要求

■  自由定造：1~6通路自由组合、分歧电流规格板卡肆意搭配

产品特点

■ 多通路 ： 1～6通路同步丈量单元配置，可矫捷配置为多通路单相、三相三×2、三相四×2、四相(DC+三相三)等模式，满足多种负载(空调、逆变器、变频器、电机)丈量需要;

■ 高精度 ： 使用高速FPGA+ARM处置器双核处置，16位高速高精度AD转换器，根基精度可达0.1%，最快100ms显示数据更新周期;

■ 宽功率 ： 单通路可丈量电流20A(可选配50A、10A、5A、2A、1A等规格，且支持混合搭配)，功率最幼分辨力0.1mW，满足待机功耗丈量需要和额定功率丈量需要;

■ 宽频带 ： 互换、直流信号两用，功率丈量带宽DC、0.5Hz~100kHz，可满足各类尺度和非尺度正弦波形负载功率丈量;

■ 多路谐波分析： 六通路可同时进行谐波分析，最高50次谐波丈量，失真度分析，可直观显示各次谐波含量和总含量;

■ 多路频率丈量： 六通路可同时进行频率丈量;

■ 线路滤波 ： 选取500Hz、5.5kHz的低通滤波器，可丈量PWM波形的基波值，滤掉开关电源电流高频滋扰;

■ 传感器 ： 变比职能，支持通例I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器;

■ 效能推算 ： 可同时丈量设备的输入、输出能耗，并推算出其效能;

■ 电能累积 ： 可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能丈量。


产品利用

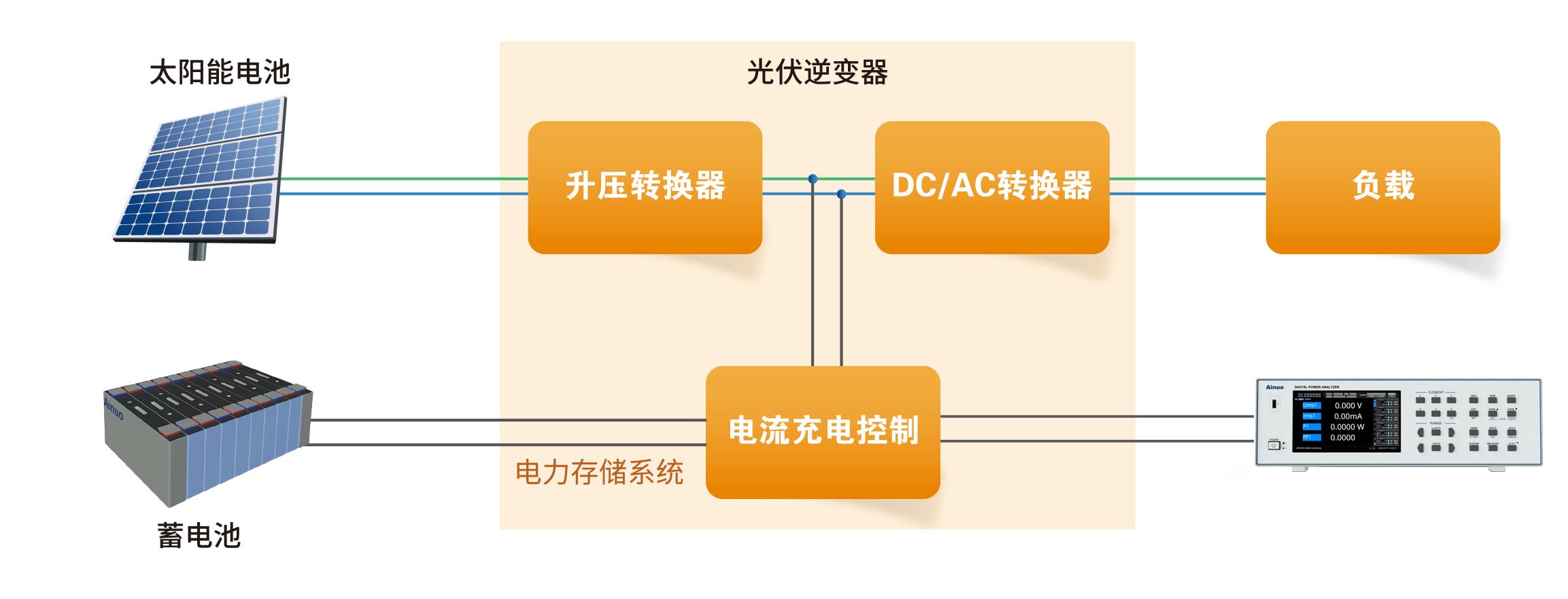

●  光伏逆变器功率丈量

■  切合《GB/T 37409-2019光伏发电并网逆变器检测技术规范》
■  电压领域0~1500V
■  电流领域0~50A/电流传感器
■  可同时丈量输入、输出（单相、三相）功率、功率因数
■  自动效能推算

■  50次谐波丈量，失真度分析

■  买电、卖电双向功率丈量

千亿国际(中国集团)唯一官方网站

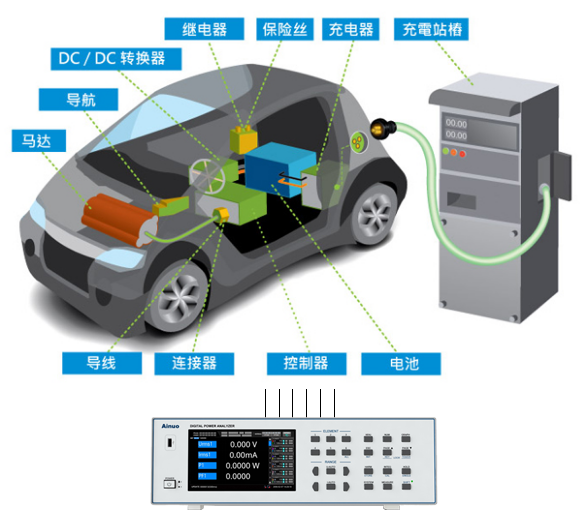

●  电动汽车电机能丈量

■  多通路，可同时检测多项参数：OBC、充电桩效能测试、电池充放电机能、电源变换机能、电机机能等
■  交直流，最大电流50A，可扩大更大电流传感器
■  精度高，根基精度0.1%，最幼功率分辨力0.1mW
■  可丈量互换、直流信号的瞬时有效值、均匀值、峰值，电能量等


千亿国际(中国集团)唯一官方网站

技术规格

型号

ANPM600-x

丈量通路-x

1～6

接线方式

1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线)

丈量参数

电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、电压频率fU、电流频率fI、相位角Φ、效能η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Vpk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI……

输入阻抗

电压：约2MΩ，

电流直接输入：约2.5mΩ (50A规格)    电流传感器输入：约100kΩ

AD采样速度

约100kS/s

满量程峰值因数

3

*例表情景见下述

电压额定量程

（直接输入）

15/30/60/100/150/300/600/1000*[V]（可选配1500*[V]）

*1000V满量程峰值因数为1.5

电流额定量程

（直接输入）

20A电流规格：100m/200m/500m/1/2/5/10/20[A]

选配：

50A电流规格：500m/1/2/5/10/20/40/50*[A]

*50A满量程峰值因数为1.5

10A电流规格：50m/100m/200m/500m/1/2/5/10[A]

5A电流规格：20m/50m/100m/200m/500m/1/2/5[A]

2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A]

1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A]

电流额定量程

（BNC传感器）

50m/100m/200m/500m/1/2/5/10[V]

电压、电流量程精度领域

(1%～110%)*×量程

*电压1000V、电流20A精度领域为(1%～100%)×量程

功率因数领域

±(0.001 ～ 1.000)

电压

丈量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±(0.1%×显示值+0.05%×量程)

±(0.1%×显示值+0.2%×量程)

±({0.1+0.05×(f-1)}%×显示值+0.2%×量程)

±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)

电流

丈量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±((0.1×f)%显示值+0.2%×量程)

±({1+0.08×(f-10)}%×显示值+0.3%×量程)

功率

丈量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤50kHz

50kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.3%×显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.2%×显示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.3%×量程)

±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)

有功功率

丈量领域

20A电流规格：2.2mW~4.4kW@220V，PF=0.01~1

选配：

50A电流规格：11mW~11kW@220V，PF=0.01~1

10A电流规格：1.1mW~2.2kW@220V，PF=0.01~1

5A电流规格：0.4mW~1.1kW@220V，PF=0.01~1

2A电流规格：0.2mW~440W@220V，PF=0.01~1

1A电流规格：0.1mW~220W@220V，PF=0.01~1

有功功率分辨力

0.1mW

频率丈量领域

DC，0.5Hz ～ 100kHz

频率丈量精度

±0.1%×显示值

谐波丈量

11Hz ～ 600Hz，1～50次谐波含量，总失真度

电能丈量领域

0～999999MWh (分辨率：1mWh/0.01mAh)

电能丈量精度

±(0.1%×显示值+0.1%×量程)

扩大不确定度

电压、电流、功率、频率、电能量≤0.20%

滤波器职能

500Hz、5.5kHz电压线路、电流线路和频率滤波

变比职能

1 ～ 50000

数据更新周期

100m / 250m / 500m / 5 [s]

节造接口

标配：RS-232、开关量接口、网口； 选配：RS-485、GPIB

显示器

7英寸 液晶触摸屏

表形尺寸

426(W，前饰框) x 132.5(H，前饰框) x 430.3(D，不含接线柱) mm

开口尺寸

422(W，机体) x 128.5(H，机体) mm

底脚高度

17.5 mm

整机沉量

约7.5 kg
