电化学阻抗分析仪
产品型号：
ANBTS7580/宽频率：1mHz~300kHz/根基精度±0.05%
利用：
电池内阻丈量、出厂检验(IEC62133-2:2017)、电阻器阻抗丈量、出厂检验(IEC60115-1:2020)、电容器阻抗丈量、出厂检验(IEC60384-1:2016)、电感器变压器阻抗丈量、出厂检验(IEC61007:202)
产品概述 产品特点 产品利用 技术规格
产品概述

　　ANBTS7580电化学阻抗分析仪 ，可实现电化学元件阻抗和电子元器件的阻抗丈量与分析 ，具备“宽频率、高测试速度、高精度、多职能”的特点 ，可宽泛利用于电池、电化学资料、电子元器件的研发和出厂检验。

产品特点

　　●宽频率：1mHz~300kHz

　　●高测试速度：最快2ms高速丈量

　　●高精度：根基精度±0.05%

　　●多职能：LCR丈量、扫描丈量、Cole-Cole分析、等效电路分析

产品利用

　　典型利用

　　■电池内阻丈量、出厂检验(IEC62133-2:2017)

　　■电阻器阻抗丈量、出厂检验(IEC60115-1:2020)

　　■电容器阻抗丈量、出厂检验(IEC60384-1:2016)

　　■电感器变压器阻抗丈量、出厂检验(IEC61007:202)

　　电化学丈量利用

　　1.电池内阻丈量(电池电压5V以下 ，内阻10mR以上)

千亿国际(中国集团)唯一官方网站

　　1)自动丈量电池电压

　　2)输出直流偏置 ，将电池设置为无负载状态

　　3)叠加测试信号 ，丈量无负载状态下的阻抗

　　2.电化学资料丈量

千亿国际(中国集团)唯一官方网站

　　L1：电极和导线电感

　　C1：CPE1 ，电气双沉电阻

　　C2：CPE2 ，电气双沉电容

　　R1：电荷移动电阻

　　R2：电荷移动电阻

　　Rs：Rsol ，电极间溶液电阻

　　若是可能丈量得到上述等效元器件参数值 ，就可深刻相识反映、电极、电解质的个性。

　　1. 扫频得到电解质溶液cole-cole图

千亿国际(中国集团)唯一官方网站

　　1)根基精度0.05%的高精度阻抗丈量

　　2)801点陆续扫频扫频

　　3)cole-cole图自动绘造

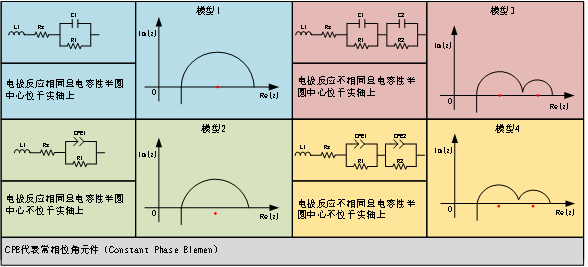

　　2.选择相宜的等效电路模型

千亿国际(中国集团)唯一官方网站

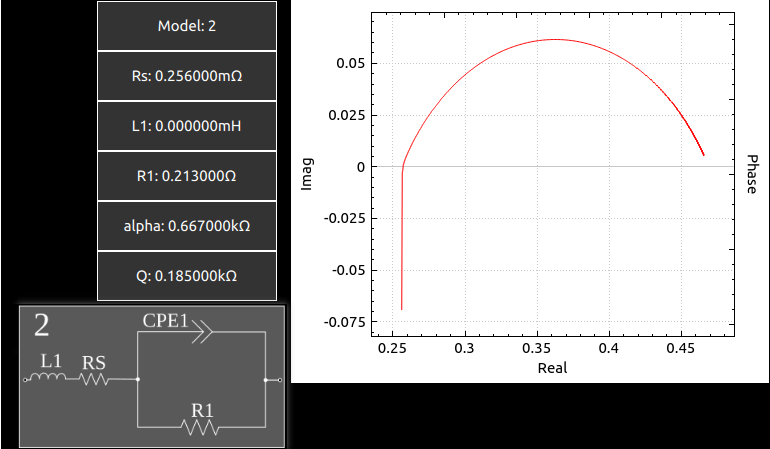

　　3.拟合 ，得到等效元器件参数值

千亿国际(中国集团)唯一官方网站

　　电子元件丈量利用

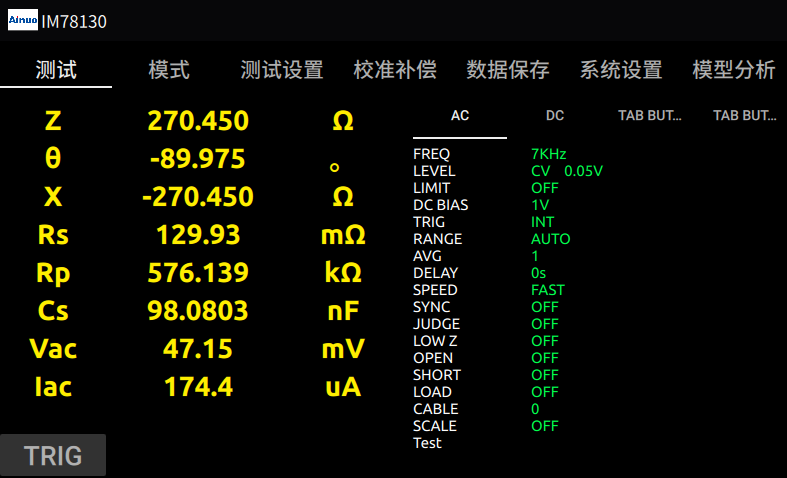

　　1.IM78130可进行高速(最快2ms丈量速度)、高精度(根基精度0.05%)的阻抗丈量 ，适合利用于产线出厂检验

千亿国际(中国集团)唯一官方网站

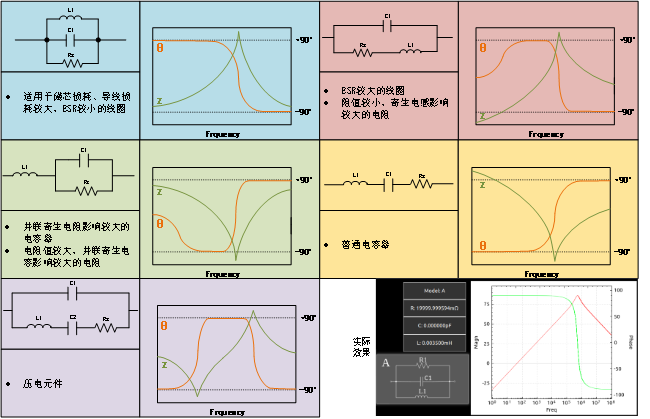

　　2.由于寄生参数的影响 ，现实的阻容感等无源器件的比力复杂 ，其电气个性往往不是梦想的纯赣注纯阻 ，纯容。IM78130可对电子元件进行1mHz~300kHz扫频 ，凭据扫频了局进行模型拟合分析 ，得到现实器件的等效模型 ，可辅助研发进行电路设计。

千亿国际(中国集团)唯一官方网站

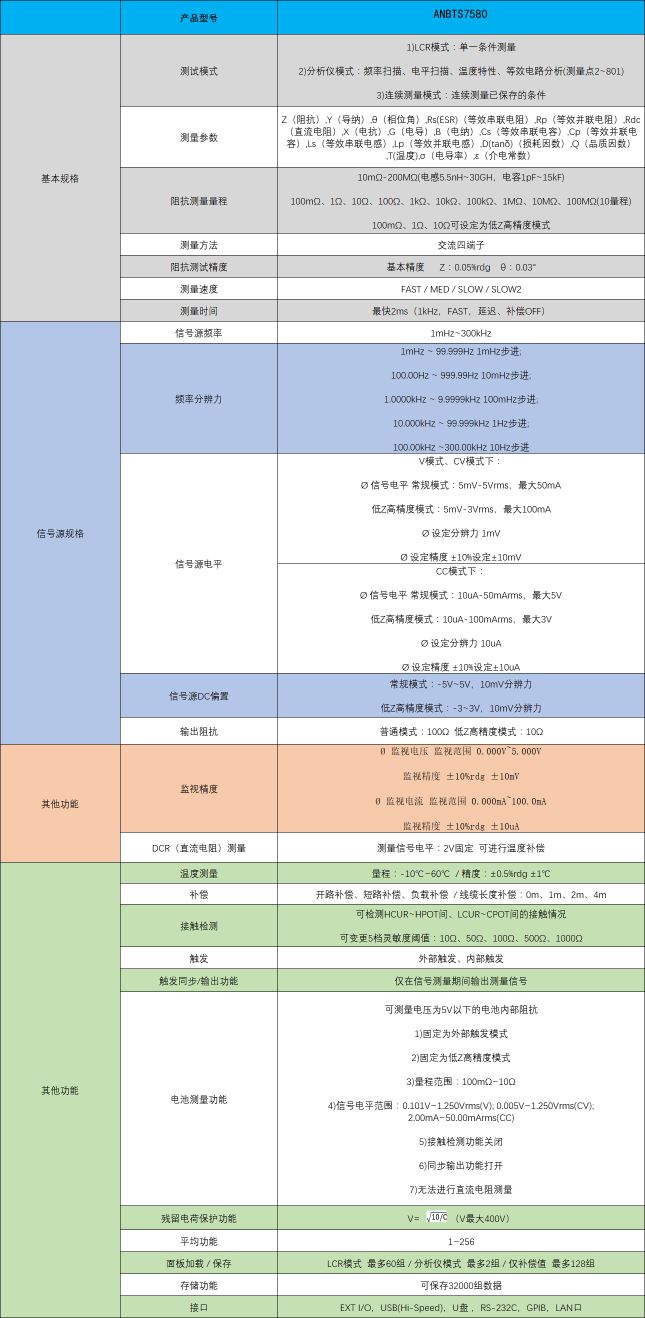

技术规格

产品规格详情（以最终确认技术规格书为准）

千亿国际(中国集团)唯一官方网站
