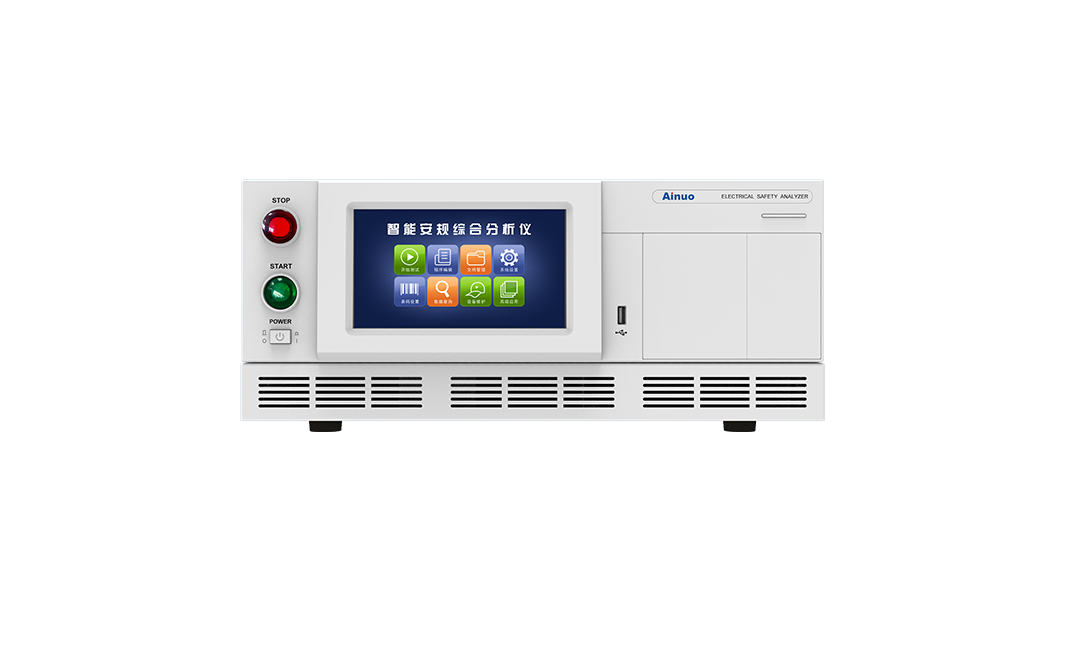

新能源整机例行试验台AN8ADX系列
职能配置：
静态：耐压、绝缘、绕组/热敏/旋变电阻；动态：反电动势、功率、相位角、振动、转速、噪音
利用：
本系统合用于新能源汽车电机整机的静态、动态测试；系统合用于商用车电机 ，乘用车电机 ，工程车辆电机等各类型新能源电机下线测试 ，大大缩短整机测试功夫 ，提逾越产效能。
产品概述 产品特点 产品利用 技术规格
产品概述

■ 多通路：系统可适配80通路 ，可满足多个电机同步测试 ，一次接线测试2~3台电机;提高检测效能。

■ 宽量程：系统可扩大电阻丈量领域0.1mΩ~20KΩ ，全量程自动调节。

■ 多接口：系统支持USB、RS232、LAN等接口 ，支持PLC仿真技术、TCP/IP网络和谈等 ，方便数据交互和仪表节造。

■ 高精度：系统功率？榫茸罡呖纱0.1%。


产品特点

● 测试项目

■ 静态：耐压、绝缘、绕组/热敏/旋变电阻

■ 动态：反电动势、功率、相位角、振动、转速、噪音

● 解决行业痛点

■ 相位角检测：检测电机相位角度 ，辅助整机测试调零。

■ 空载机能：测试分歧转速点情况下的电机功率 ，监测电机机能曲直 ，是否切合设计尺度。

■ 振动/噪音：电机运行过程中是否有抖动异常、噪音异响情况。

■ 反电动势测试：查抄电机三相电压平衡度 ，检测电机磁路设计情况。

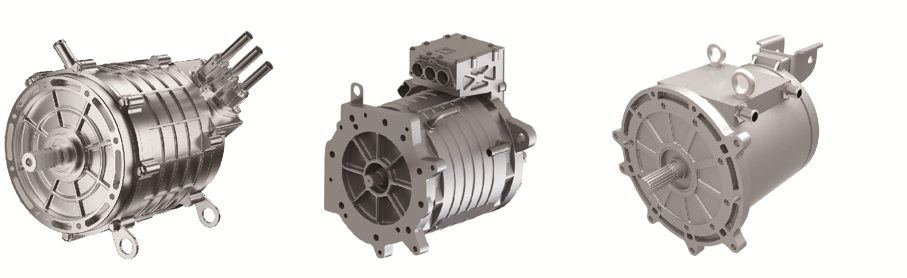

测试产品案例

千亿国际(中国集团)唯一官方网站


千亿国际(中国集团)唯一官方网站


产品利用

本系统合用于新能源汽车电机整机的静态、动态测试；系统合用于商用车电机 ，乘用车电机 ，工程车辆电机等各类型新能源电机下线测试 ，大大缩短整机测试功夫 ，提逾越产效能。

技术规格

利用行业

■ 多通路：系统可适配80通路 ，

新能源汽车电机等

产品型号

AN8ADX

定造参数

耐压测试

输出电压

领域：（300 ~ 3000）VAC ，步幅：10V/步

5000VAC

允许误差：±（1％×设定值+5V）

直耐

击穿电流

领域：（0.01~20.0）mA

100mA

允许误差：±（1％×读数值+5个字符）


持续功夫

领域：（1.0~99.9）s ，允许误差：±（0.1％×设定值+2个字符）


绝缘测试

输出电压

领域：（200 ~ 1000）VDC ，步幅：5V/步

2500V

允许误差：±（1％×设定值+5V）


纹波系数

＜5%


电阻丈量

领域：1.0~500MΩ

50GΩ

允许误差：±（2％×读数值+2个字）


持续功夫

领域：（1.0~99.9）s ，允许误差：±（0.1％×设定值+2个字符）


电阻测试

测试丈量

领域:（0.1~20k）Ω,单元Ω

1mΩ～2MΩ

允许误差：±(0.3%×读数值+0.1%×量程)


温度丈量

（-10.0～60.0）℃ ，允许误差：±0.5℃


电阻平衡

推算公式

|电阻值-电阻均匀值|/电阻均匀值*100%

其他

显示领域

0.0％～99.9％


匝间测试

脉冲电压

领域：（300～3000）V ，步幅：10V/步

5000V

允许误差：±（2.5%×设定值+10V）


连击距离

20ms


波形采样

100MHz


电感测试

测试领域

1.0uH-1000.0mH

99.99kH

根基精度

0.5%


测试频率

100Hz,120Hz,1kHz,10kHz


测试电平

0.1,0.3,1.0（V）


转向测试

判定参数

正转、回转、不转


功率

电压领域

（1.0～1000.0）V；


±（0.2%×读数值+0.2%量程）

电流领域

（1~50.00）A；

可拓展至500A

±（0.2%示值+0.2%量程）

功率领域

（1.0~100.0k）W；


±（0.5%示值+0.2%量程）

振动测试

丈量领域

加快度：（0.1-200.0）m/s?(峰值) ，频率领域：（10-5k）Hz


速度：（0.1-200.0）mm/s(有效值) ，频率领域：（10-1k）Hz

位移：（1-2000）μm/s(峰-峰值) ，频率领域：（10-1k）Hz

示值误差：±5%
