行业布景

      受益于全球新能源市场的发展，近年来动力电池市场大幅增长，装机量从2017年的64.3GWh增至2021年的293.7GWh，年复合增长率达46.2%。而作为全球第一序列的中国动力电池行业，年出货量已增至全球占比的61%。随着市场需要倍增，国度陆续出台了相应政策律例，疏导动力电池行业选取先进技术、加强安全规范、提高产品质量。因而对于厂商来说，提高产线效能的同时，保障动力电池出产质量和使用安全势在必行。

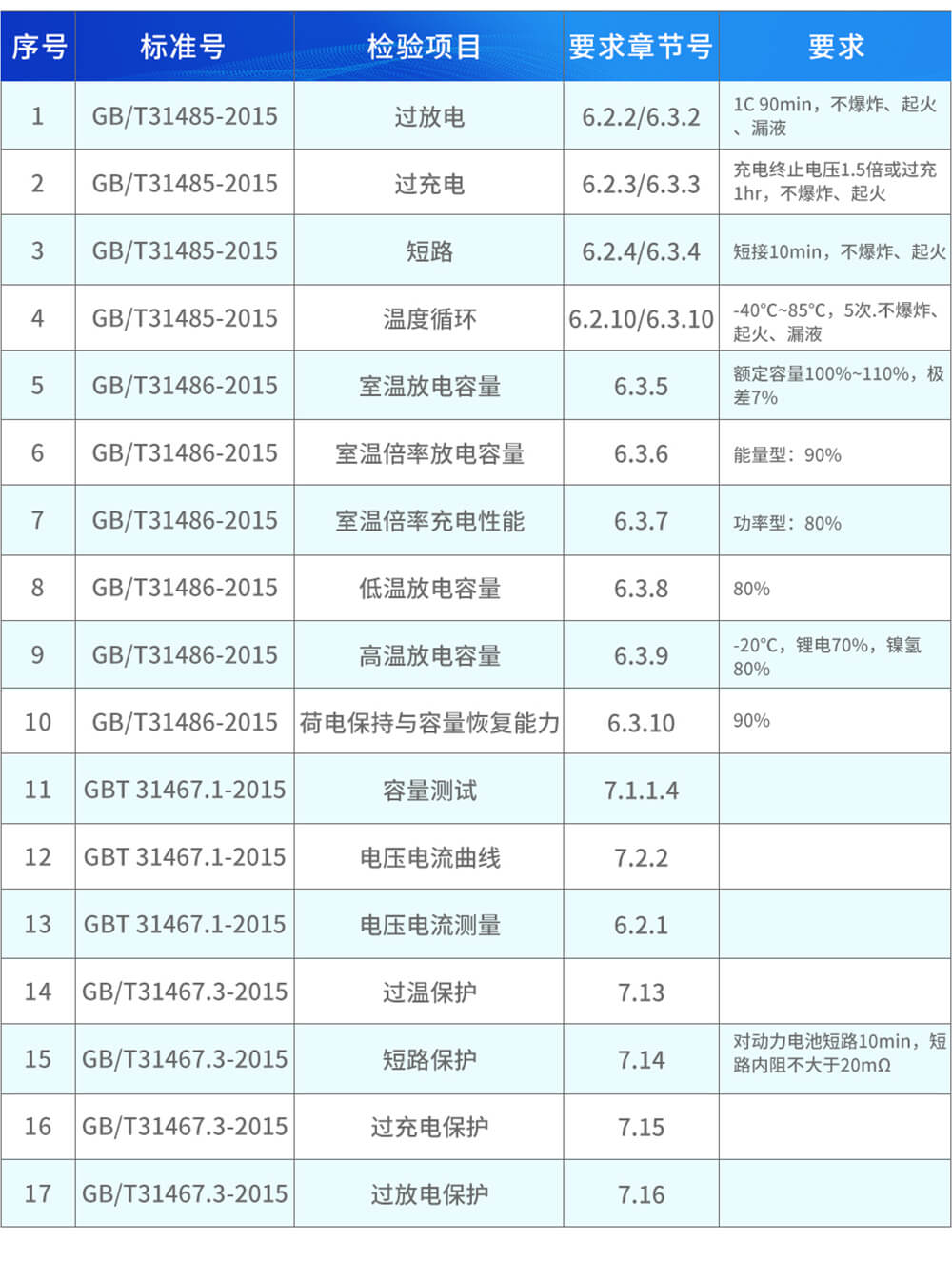

      尺度解读

      凭据国度对动力电池有关尺度规范，分析提炼对电气安全机能的有关要求，进行部门化读：

      电气机能测试需要

      静态测试
      动力电池放电测试，关切电池的容量、放电功夫、截止电压，过放；；
      放电曲线分析等。

      瞬态测试
      仿照电池工作中，后级真实部件启动、堵转、正常运杏注休息的过程；
      仿照电池工作中，某一触发时段电压电流波形监测。

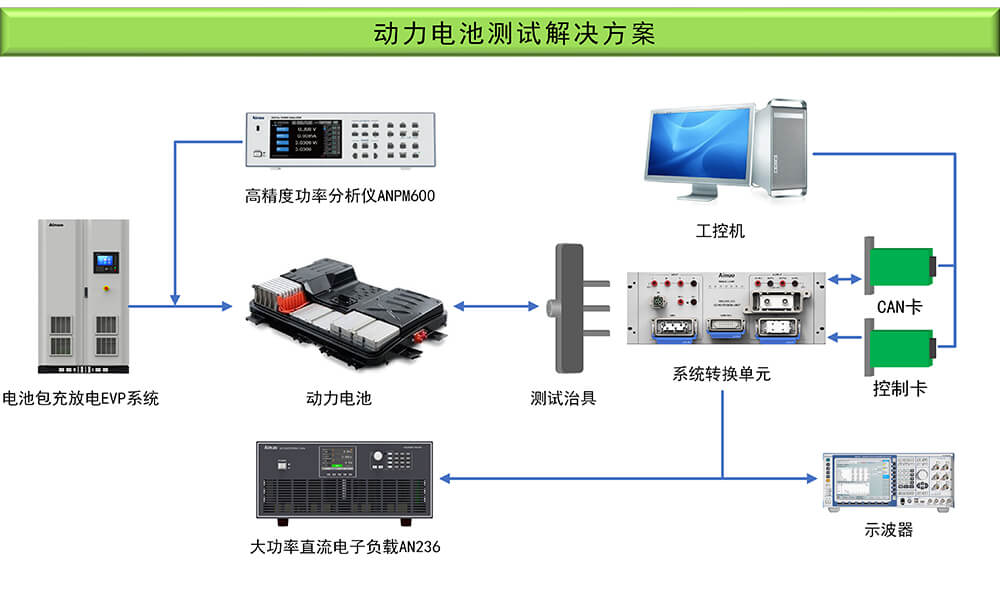

       动力电池测试解决规划

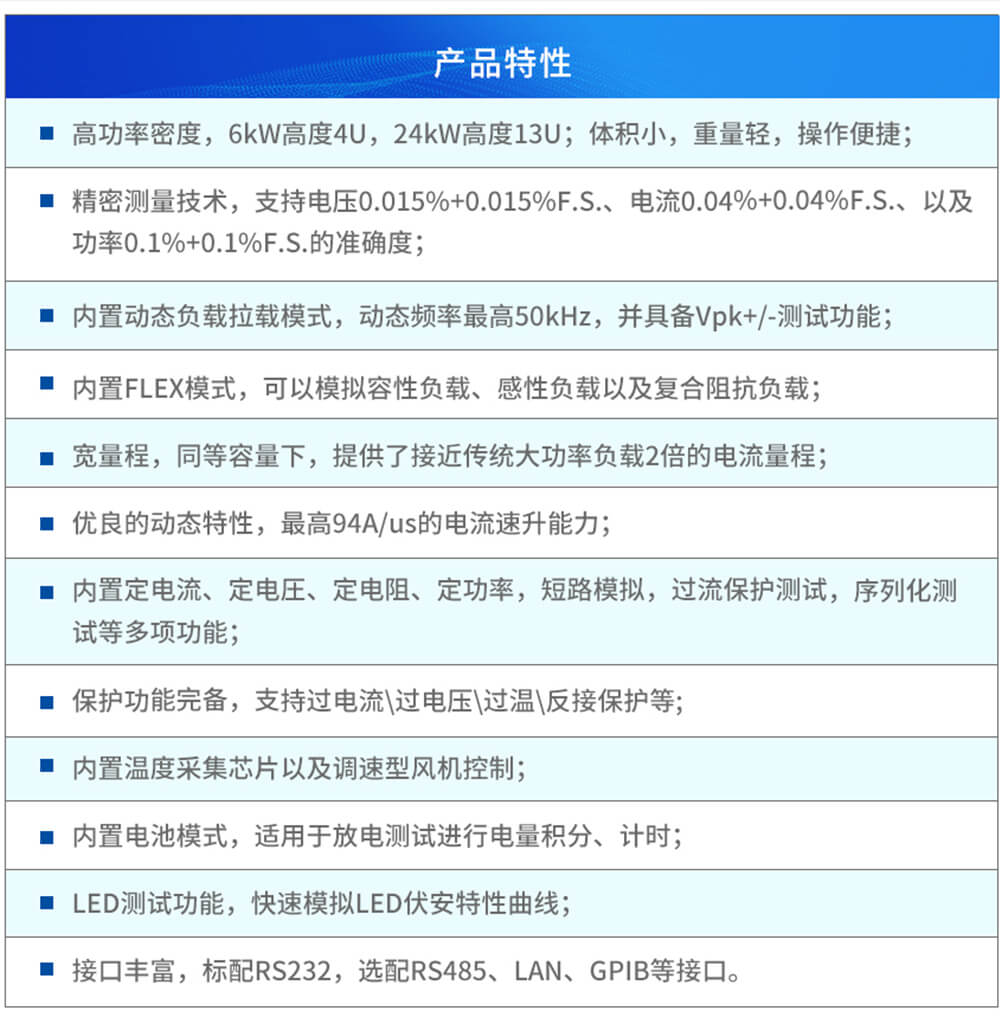

      动力电池电机能测试，对电子负载的动态性、急剧性、靠得住性提出了极高要求。千亿国际仪器直流电子负载AN23600E系列职能丰硕、功率密度大、精度高、负载适应性强。

      动力电池静态测试-电池模式（BATY）

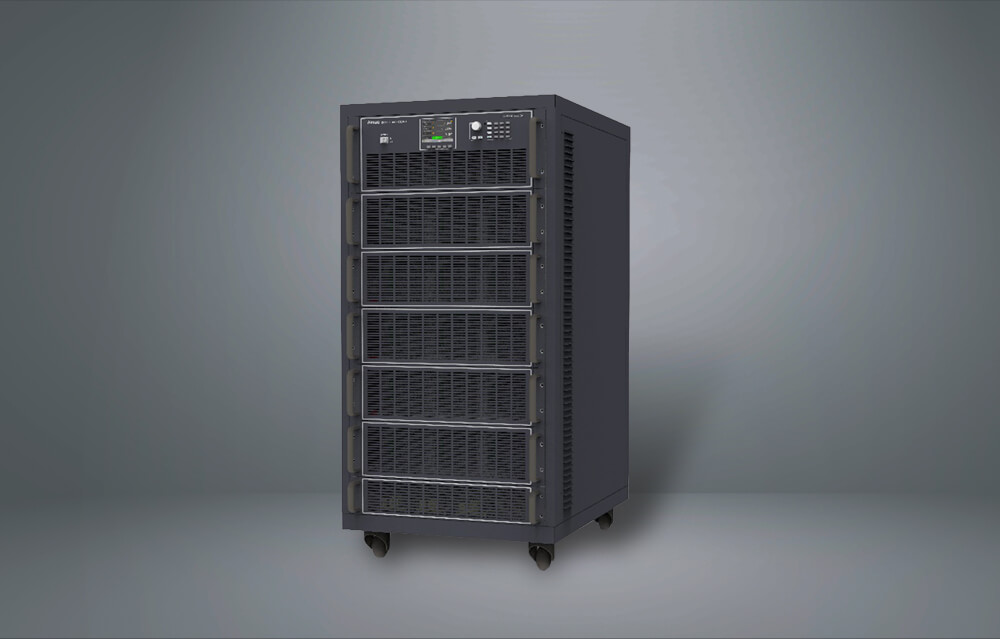

      千亿国际直流电子负载AN23600E，设有专属电池模式，可满足动力电池静态测试需要。
      首先可设置定电流、定电阻、定功率三种区别模式进行电池容量测试。在电池测试模式下可编程设置关断功夫、关断电压、关断电容量作为中断电池测试的前提，三个参数彼此独立，满足其一，系统将中断拉载，并显示关断时前提。其中关断电容量可设置为0（Ah/Wh），则负载将只以关断功夫、关断电压作为判断前提。测试过程中，可观测电池的电压、放电电流，负载功率、电池已放电容量、电池放电功夫。

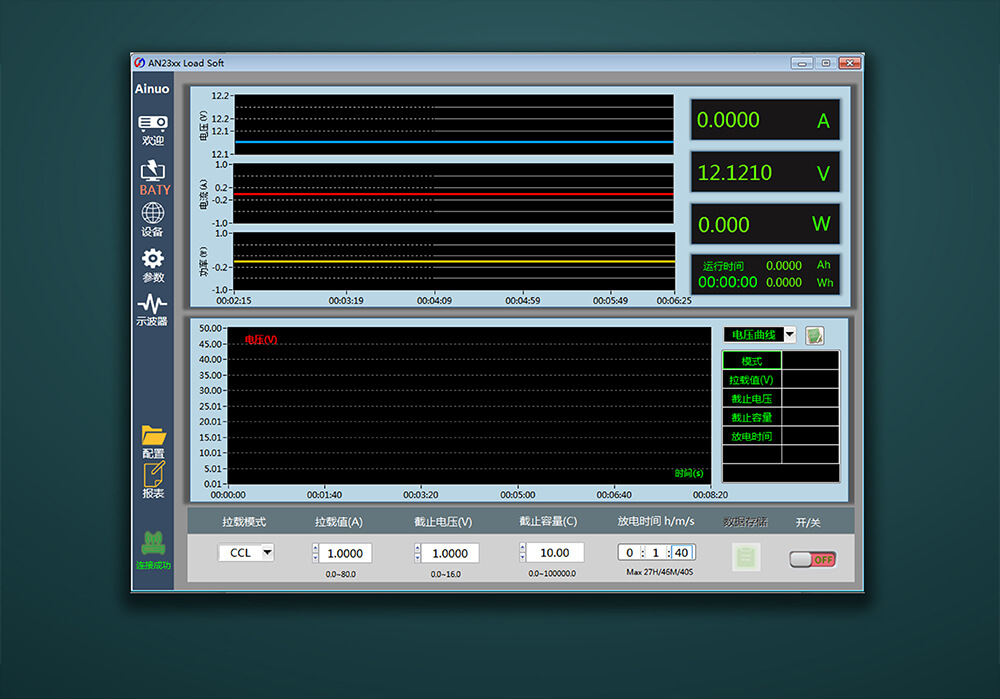

       同时，AN23600E系列电子负载配有专业的上位机软件，能够实时显示放电过程曲线。

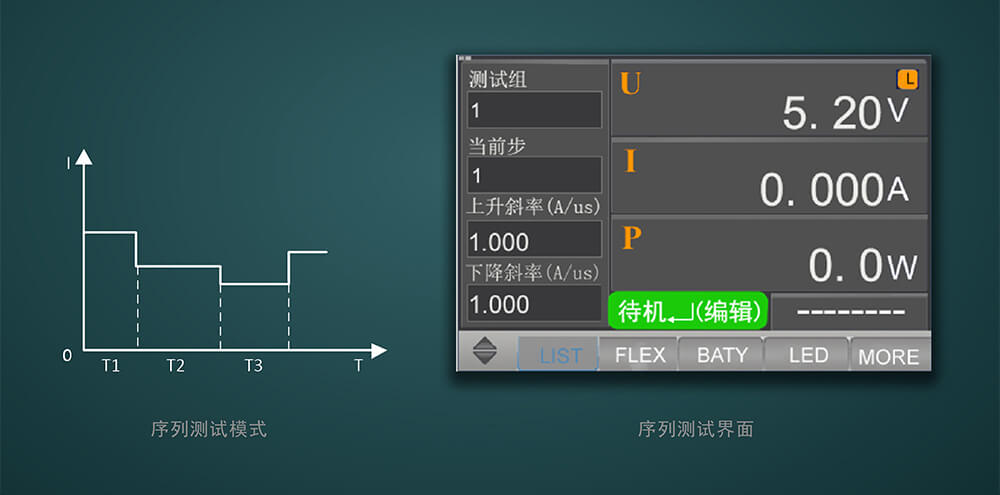

      动力电池瞬态测试-序列模式（LIST）
      动力电池工作中，后级真实部件启动、堵转、正常运杏注休息等过程交替进行，对其进行极限考验。直流电子负载AN23600E的LIST职能，能有效仿照出各类工作过程。序列测试(LIST职能)，最多可编纂8组数据，每组可编纂200步，每步可编纂0-100s领域的执行功夫。

      同时，也能够通过上位机软件编纂LIST参数合显示波形。

      此表电池调试验证中，必要某一触发时段电压电流波形数据，用户能够使用电子负载AN23600E的数据采集职能，共同触发源启动抓取瞬间电压、电流的数据，使用上位机软件将数据点绘造成波形出现，并导出测试excel数据。
      采样功夫：1-40微秒；解析度：1微秒
      采样点数：1~1024（总采样点数）

      触发源：Load on/Load off/TTL/BUS/Manual
