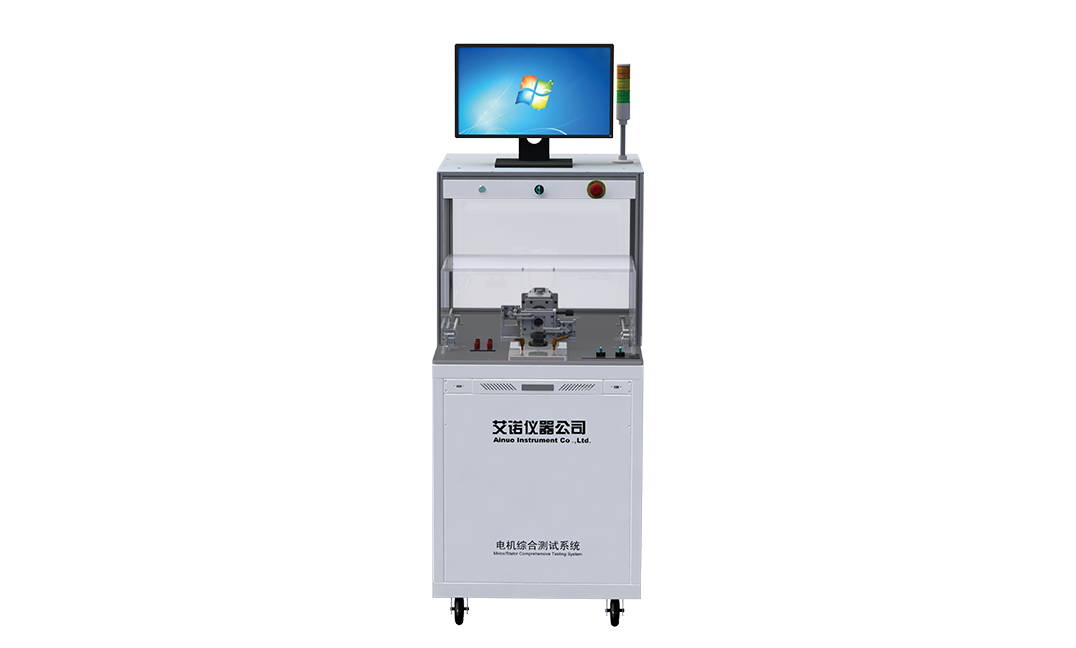

整机加载测试系统
型号：
AN8356系列
利用：
家用无刷电机、伺服电机、电动车电机、风机电机、无人机电机、无刷电动工具等行业
产品概述 产品特点 产品利用 技术规格
产品概述

　　■ 本系统合用于各类型无刷、伺服整机静态、空/负载动态等机能测试。

　　■ 宽泛利用于家用无刷电机、伺服电机、电动车电机、风机电机、无人机电机、无刷电动工具等行业。


产品特点

　　● 职能特点

　　■ 宽频带：系统具备0.5Hz~100KHz超宽频带的电参数检测能力。

　　■ 高精度：系统功率？榫茸罡呖纱0.1%。

　　■ 宽量程：系统电阻丈量领域1mΩ-400KΩ、电压丈量领域0.1V-1000V的超宽量程。

　　■ ？榛合低衬？榛杓 ，既预防滋扰又可凭据客户需要定造单/双工位、串/并行组合的测试系统。

　　■ 多接口：系统自带USB、RS232、LAN等接口 ，支持PLC仿真技术、TCP/IP网络和谈等 ，方便数据交互和仪表节造。

　　● 测试项目

　　■ 整机：耐压、绝缘、电阻、反电动势、空负载、转速、霍尔、转向


产品利用

家用无刷电机、伺服电机、电动车电机、风机电机、无人机电机、无刷电动工具等行业


技术规格

利用行业

家电无刷电机、电动车电机、风机电机、无人机电机、无刷电动工具等

产品型号

AN8356S

AN8356M

定造参数

耐压测试

输出电压

领域：（300 ~ 3000）VAC ，步幅：10V/步

5000VAC

允许误差：±（2％×设定值+5V）

直耐

击穿电流

领域：（0.01~20.0）mA

100mA

允许误差：±（2％×读数值+0.3×量程）


持续功夫

领域：（1.0~99.9）s ，允许误差：±（1％×设定值+0.1s）


绝缘测试

输出电压

领域：（200 ~ 1000）VDC ，步幅：5V/步

2500V

允许误差：±（1％×设定值+5V）


纹波系数

＜5%


电阻丈量

领域：1.0~500MΩ

10GΩ

允许误差：±（5％×读数值+2个字）


持续功夫

领域：（1.0~99.9）s ，允许误差：±（1％×设定值+0.1s）


电阻测试

测试丈量

领域:（0.1~20k）Ω,单元Ω

1mΩ～400KΩ

允许误差：±(0.3%×读数值+0.1%×量程)


温度丈量

（0.0～60.0）℃ ，允许误差：±0.5℃


电阻平衡

推算公式

|电阻值-电阻均匀值|/电阻均匀值*100%

其他

显示领域

0.0％～99.9％


电感测试

测试领域

0.0001μH-99.99kH


根基精度

0.5%


测试频率

100Hz,120Hz,1kHz,10kHz


测试电平

0.1,0.3,1.0（V）


反电动势

电压领域


（1.0-300.0）V；

690V

允许误差


±（0.3%×读数值+0.2%量程）


转速领域


100-3000rpm


空载测试

电压领域


（1.0-300.0)V；

1000V

允许误差


±（0.3%示值+0.2%量程）

0.1级　

电流领域


（0.05-20.00）A；


允许误差


±（0.3%示值+0.2%量程）


功率领域


（1.0-6.0k）W；


允许误差


±（0.8%示值+0.2%量程）


负载测试

负载领域


（0.20-0.75）Nm


霍尔测试

电压领域


（0.5-20.0）V


允许误差


±（0.5%×读数值+0.2%×量程）


频率


（10-1000）Hz


允许误差


±（0.1%×读数值+1个字）


占空比


（20-80）%；允许误差±(1%×示值)


转向测试

判定参数


正转、回转、不转
